Identificación de Cuadros Eléctricos: Seguridad y Trazabilidad en cada Componente
Un cuadro eléctrico correctamente identificado no solo cumple con la normativa: reduce el tiempo de intervención, minimiza el riesgo de error humano y facilita las auditorías. En Suclisa Industrial suministramos materiales de marcaje rígidos y semirrígidos, sistemas de grabado y consumibles de impresión diseñados para el interior y el frontal de armarios eléctricos de baja y media tensión.
Solicitar más informaciónNormativa aplicable al marcaje de cuadros eléctricos
La norma IEC 60439 (cuadros de distribución de baja tensión) y el Reglamento Electrotécnico de Baja Tensión (REBT) en España exigen la identificación clara de circuitos, bornas y elementos de maniobra. Un marcaje incorrecto o ilegible puede derivar en no conformidades en las inspecciones de la OCA o en accidentes durante el mantenimiento, además de ralentizar las intervenciones técnicas.

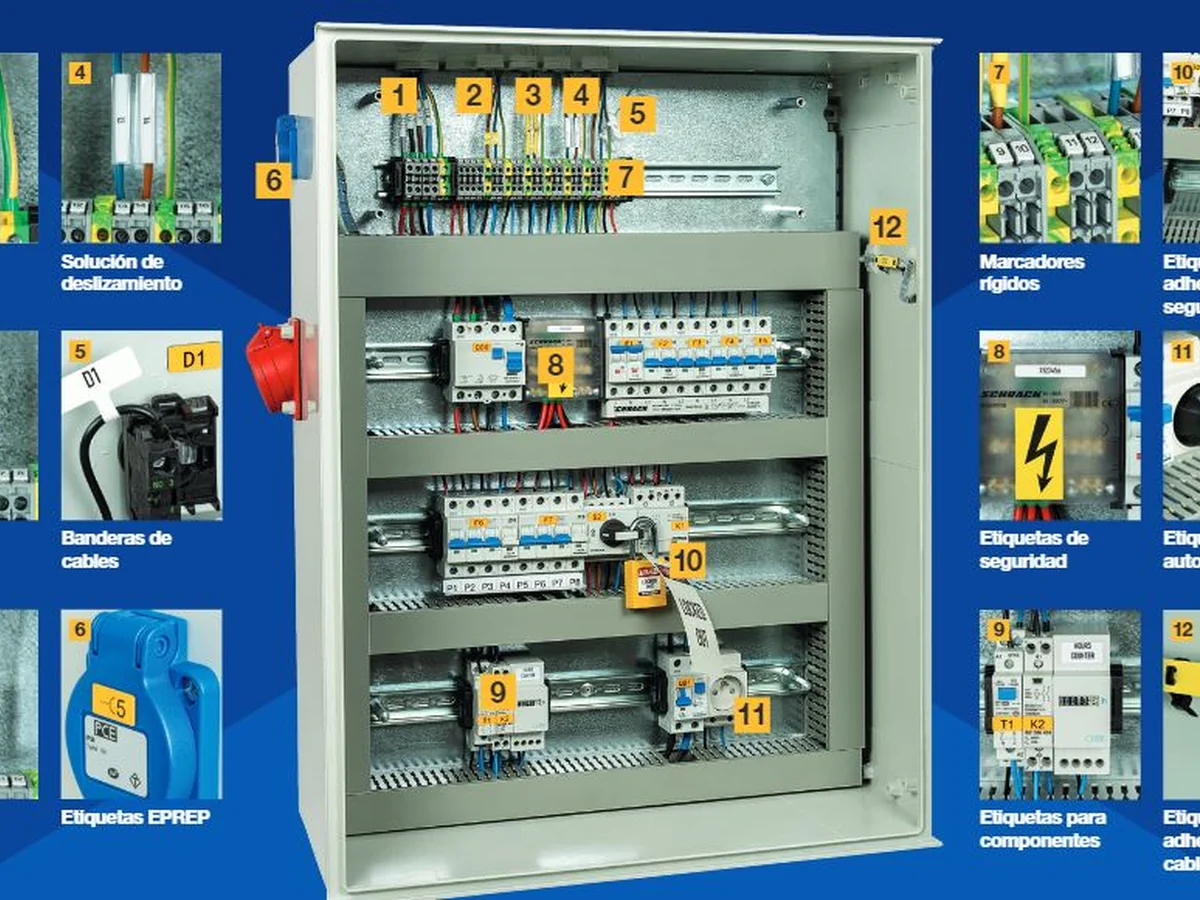

Soluciones de identificación para cada elemento del cuadro
Cada zona del armario eléctrico tiene unas exigencias distintas en cuanto a material, adhesivo y método de fijación. Disponemos de soluciones específicas para todos los componentes habituales:
Marcadores de bornas y regletas
Piezas de plástico técnico (poliamida o poliéster) que se insertan directamente en la borna o en el carril portaetiquetas. Admiten texto impreso por transferencia térmica o grabado láser, garantizando una identificación permanente que no se altera con el calor de la propia instalación.
Placas de características y señalización de frontal
Para el frontal de los armarios: placas grabadas o impresas con el nombre del circuito, tensión, intensidad nominal y advertencias de seguridad. Disponibles en aluminio anodizado, poliéster plateado y materiales transparentes para superposición sobre fondos de color.
Etiquetas para magnetotérmicos, diferenciales y relés
Pequeñas etiquetas autoadhesivas de alta adherencia diseñadas para superficies lisas y semirígidas. Resistentes al calor y a los campos electromagnéticos del interior del cuadro. Se imprimen fácilmente con cualquier impresora industrial de sobremesa.
Fundas y porta-etiquetas para canaletas y cables internos
Permite identificar los cables dentro del propio armario con fundas de PVC transparente o etiquetas de bandera que no interfieren con el tendido interior. Fundamental en cuadros de control con alta densidad de cableado para facilitar las intervenciones del electricista.
Señalización de seguridad y advertencia
Pictogramas normalizados (riesgo eléctrico, alta tensión, prohibido intervenir) en materiales certificados para señalización de seguridad. Adhesivos de alta resistencia que no se degradan con la limpieza ni con las variaciones térmicas del entorno.
Tecnología adaptada al tipo de marcaje
La herramienta condiciona el resultado. Para el marcaje de cuadros eléctricos recomendamos las siguientes tecnologías según el tipo de marcaje:
- Impresoras de sobremesa con módulo de corte: para preparar series de marcadores de bornas en lote antes del montaje del cuadro. La integración con bases de datos evita errores de transcripción en instalaciones con centenares de bornas.
- Sistemas de grabado por láser: para placas de características en aluminio o acero que exigen máxima durabilidad y aspecto profesional.
- Sistemas de marcado por micropunción: idóneos para marcar placas metálicas directamente con código alfanumérico permanente sin necesidad de etiqueta.
¿Busca identificar los cables que llegan al cuadro?
Si necesita marcar los conductores que alimentan o salen del armario, le recomendamos visitar nuestra sección de identificación y etiquetado de cables, donde encontrará manguitos termorretráctiles, etiquetas envolventes y soluciones portátiles específicas para ese fin.
Preguntas frecuentes sobre identificación de cuadros eléctricos
¿Qué material es más duradero para marcar bornas en un cuadro industrial?
La poliamida grabada por láser ofrece la mayor durabilidad: no se decolora, no se despega y resiste el calor continuo. Para producciones en serie, la impresión térmica sobre poliéster es la opción más económica y rápida.
¿Puedo marcar el frontal del cuadro con la misma impresora que uso para las bornas?
Depende del ancho de impresión. Para frontales de mayor formato es habitual usar una impresora de mayor formato o recurrir al grabado láser o micropunción. Consúltenos su caso concreto y le recomendaremos la solución más eficiente.
¿Es obligatorio identificar todos los circuitos de un cuadro eléctrico?
Sí. El REBT y la normativa IEC establecen que todo circuito debe estar perfectamente identificado en el cuadro de distribución. La ausencia de marcaje es causa de no conformidad en las inspecciones periódicas de la OCA.
